Python - OpenCV (14) : Image Pyramid





이번 포스팅은 Image Pyramid에 대해 알아보고 OpenCV에서 어떻게 사용되는지 알아보겠습니다.

포스팅 관련 내용은 아래에서 출처를 얻어 사용하였습니다.

https://docs.opencv.org/4.5.1/d4/d1f/tutorial_pyramids.html

---

GOAL

- Image Pyramid?

- OpenCV에서 Image Pyramid 사용 방법

---

Theory

- 이미지 피라미드(Image Pyramid)



https://docs.opencv.org/4.5.1/d4/d1f/tutorial_pyramids.html

- 위 그림처럼 이미지 피라미드란 이미지의 크기를 피라미드처럼 확대하거나 축소하는 작업을 말합니다.





가우시안 피라미드 ( Gaussian Pyramid )

- 가우시안 필터를 적용한 뒤 이미지 피라미드를 구성하는 것을 말합니다.

downsampling 경우 이미지를 가우시안 블러 처리한 후 짝수 행과 열을 제거 함으로써 만들어집니다.

M x N의 이미지에서 downsampling 처리를 하면 M/2 x N/2 가 되어 전체적으로 이미지가 1/4 줄어들게 됩니다.

블러 처리를 하는 이유는 블러 처리를 하지 않고 downsampling을 하게 되면 aliasing이 나타나기 때문입니다.



- upsampling의 경우 상위 단계(해상도는 작지만 스케일이 높음)의 이미지에서 짝수 열과 행에 픽셀을 추가한 후 이미지를 블러 처리하여 하위 단계(해상도는 높지만 스케일이 낮음)의 이미지를 만듭니다.

하지만 생성된 하위 단계 이미지는 블러링 한 효과를 낸 것처럼 나타나게 되는데 이는 해상도를 높이게 되면 이미지 정보가 제대로 복원되지 않기 때문입니다. 이를 해결하기 위한 방법으로 Super Resolution 기법을 많이 사용합니다.

---

Using Gaussian Pyramid With OpenCV

- 이제 OpenCV에서 가우시안 피라미드를 어떻게 사용하는지 알아봅시다.

OpenCV에서는 가우시안 피라미드 함수를 제공합니다.



- cv2.pyrDown(src, dst, dstsize, borderType)



입력 매개변수

• src : 입력 영상
• dst : 결과 영상
• dstsize : 결과 영상 크기
• borderTyrpe : 외곽 보정 방식



- cv2.pyrUp(src, dst, dstsize, borderType)

입력 매개변수

• src : 입력 영상
• dst : 결과 영상
• dstsize : 결과 영상 크기
• borderTyrpe : 외곽 보정 방식



코드)

import cv2
import matplotlib.pyplot as plt

img = cv2.imread('./images/lena.jpg')

Upimg = cv2.pyrUp(img)
Downimg = cv2.pyrDown(img)

plt.subplot(1,3,1)
plt.imshow(img)
plt.title('Original Img')

plt.subplot(1,3,2)
plt.imshow(Upimg)
plt.title('Upsampling Img')

plt.subplot(1,3,3)
plt.imshow(Downimg)
plt.title('Downsampling Img')
plt.show()

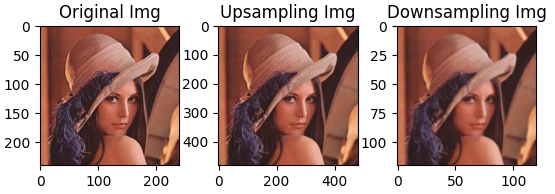

결과)





- Upsampling과 Downsampling을 각각 보시면 사이즈가 커지고 줄어든 것을 볼 수 있고

이미지가 블러 처리된 것을 확인할 수 있습니다.

---

라플라시안 피라미드 (Laplacian Pyramids)

- 앞서 가우시안 피라미드로 나온 결과를 보시면 pyUp()으로 이미지를 확대하면 화질이 떨어지는 것을 볼 수 있습니다. 이런 문제점을 해결하기 위해 라플라시안 피라미드를 사용합니다.



- 라플라시안 피라미드는 가우시안 피라미드의 이미지와 상위 단계(해상도는 낮지만 스케일은 높음)의 이미지를 확장시킨 이미지의 차이로 구성됩니다. 즉, 가우시안 피라미드로 만들어진 이미지들을 가지고 라플라시안 피라미드를 만든다는 의미입니다.



- 코드를 보면 한 번에 이해를 하실 수 있습니다.

import cv2
import numpy as np

img = cv2.imread('./images/lena.jpg')

Down_img = cv2.pyrDown(img)
Down_to_Upimg = cv2.pyrUp(Down_img)

laplacian = cv2.subtract(img, Down_to_Upimg)

restored = laplacian + Down_to_Upimg

images = [img, Down_to_Upimg, laplacian, restored]

merged = np.hstack(images)
cv2.imshow('Laplacian Pyramid', merged)
cv2.waitKey(0)
cv2.destroyAllWindows()



1. 원본 이미지를 가우시안 피라미드로 축소

2. 축소한 이미지를 가우시안 피라미드로 확대 = Down_to_Upimg

3. 원본 이미지와 2번으로 처리한 이미지를 뺌 = Laplacian

4. 2번과 3번 이미지를 더해서 이미지 복구  = Restored

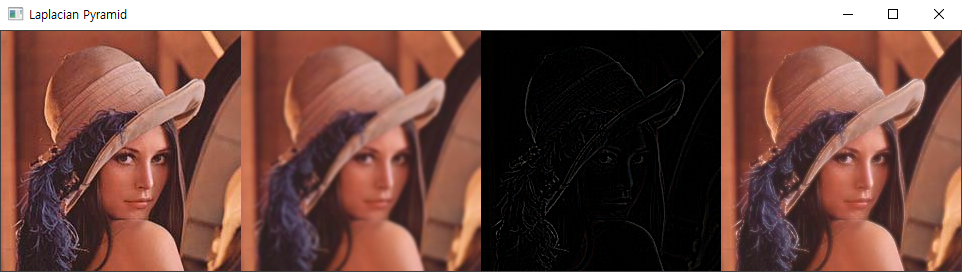

결과)





- 라플라시안 피라미드를 적용하여 구한 4번째 이미지는 원본 이미지와 가장 비슷하게 복구된 것을 볼 수 있었습니다.





OpenCV에서 사용하는 이미지 피라미드 함수에 대해서 알아보았습니다.

질문이나 잘못된 점이 있으면 댓글로 남겨주세요



감사합니다 :)
